Жгуты проводовЖгуты делятся на высоковольтные и низковольтные. Автомобили с бензиновым двигателем имеют только низковольтные жгуты, питающиеся от аккумулятора, а распределение мощности осуществляется с помощью блока предохранителей. Высоковольтные жгуты чаще встречаются в транспортных средствах на новых источниках энергии.
Кратко обсудим состав жгута проводов. Жгуты проводов на самом деле являются обычным явлением в повседневной жизни. Простейший USB-кабель и сетевой кабель, используемый для игр, являются примерами простых жгутов проводов.

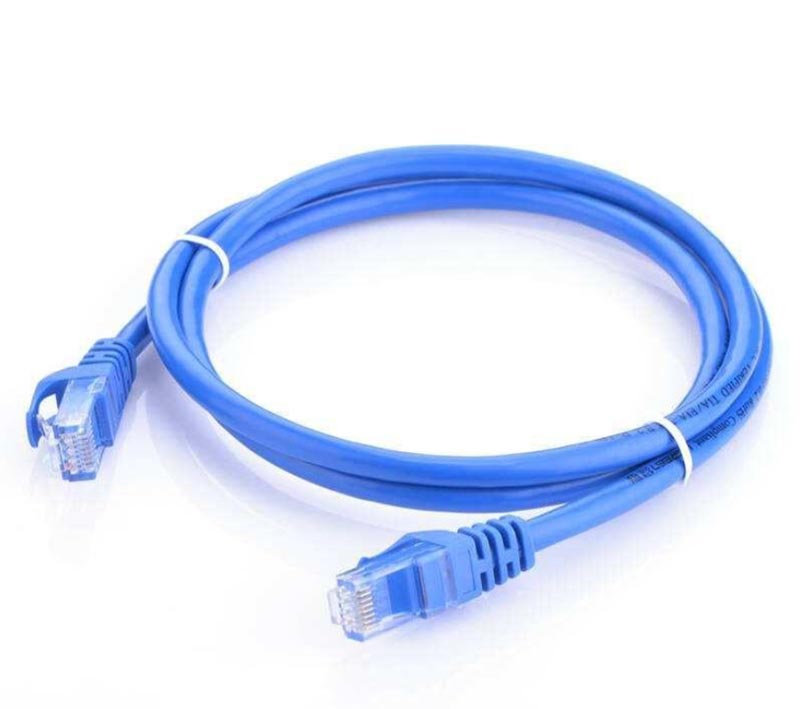

В качестве примера возьмем простой сетевой кабель. Во-первых, конструктивно компоненты, отделенные от сетевого кабеля, следующие: пластик (разъем), клемма, кабель и оболочка!

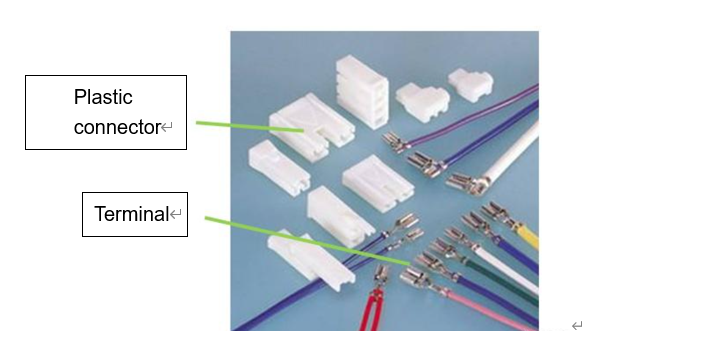

Пластиковый компонент, также известный как разъем или оболочка, обычно называемый «головкой»! Его основной материал – пластик, обладающий хорошими изоляционными свойствами. Разъемы, обжимные клеммы и сливные пробки вместе называются разъемами жгутов проводов. Разъемы жгутов проводов действуют как «мост» в электрической архитектуре автомобиля. Поскольку в автомобиле используются сотни разъемов, разъемы жгутов проводов часто различаются по форме, количеству отверстий и специальным цветам, чтобы избежать ошибок при сборке. Разъем показан на изображении ниже.

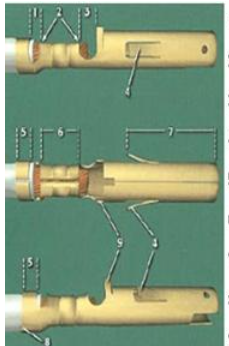

Жгут проводовВ обжимных клеммах, обычно называемых клеммами, в качестве носителя используется пластик для обеспечения проводимости между кабелями и электрическими компонентами. Клеммы обычно изготавливаются из меди, а контактные поверхности часто покрываются цинком или оловом для повышения проводимости. Для компонентов безопасности автомобиля, таких как подушки безопасности, используются посеребренные клеммы. Для других деталей, требующих высокой контактной стойкости и устойчивости к коррозии, для контактных поверхностей клемм можно использовать позолоченные материалы. На изображении ниже показана схема структуры терминала.
Являясь сложной конструкцией, клеммы должны не только соответствовать требованиям к геометрическим размерам, но также, как правило, проверяются визуально с использованием анализа поперечного сечения для проверки рациональности и правильности обжима между клеммой и кабелем. После обжатия необходимы испытания для проверки надежности функционирования клеммы и структурных характеристик. Общие испытания включают испытания на растяжение и испытания на контактное сопротивление.
При испытании клеммы на растяжение проверяется герметичность соединения между металлической клеммой и жилой провода с использованием универсальной машины для испытания на растяжение. Испытание повторяют до тех пор, пока сердечник проволоки не отсоединится от клеммы, и не будут зафиксированы данные на приборной панели машины для испытаний на растяжение.
Контактное сопротивление — это значение сопротивления площади контакта между клеммой и жилой провода. Как правило, контактное сопротивление должно быть менее 30 мОм, хотя стандарты варьируются в зависимости от компании.
Оболочка жгута проводов — это то, что обернуто вокруг кабеля снаружи. Сюда входят ленты, гофрированные трубки, трубы из ПВХ, резиновая оболочка, трубки из стекловолокна и т. д.
| Тип | Материал | Ключевые особенности | Основное использование | Примечания |
| Лента (Общая) | Разное (Ткань, ПВХ, Губка) | Универсальность: связывает, защищает, изолирует. | Общая обмотка жгута проводов. | Выбирайте тип в зависимости от окружающей среды. |
| Тканевая лента | ПЭ + волокнистый композит | Прочный, долговечный, масло/водостойкий, легко рвется. | Распространен в автомобильных ремнях безопасности. | Прочный универсал. |
| Лента ПВХ | ПВХ | Хорошая изоляция и гидроизоляция. | Ремонт и изоляция зачищенных проводов. | Избегайте высоких температур (>80°C). |
| Губчатая лента | Пенополиэтилен + клей | Амортизация, амортизация. | Дверные ремни; защищает разъемы. | Для конкретной амортизации, а не для общего обертывания. |
| Резиновая втулка | Резина | Гибкий, устойчивый к истиранию. | Точки прохода проводов и движущиеся части (двери, петли). | Готовый рукав, а не лента. |

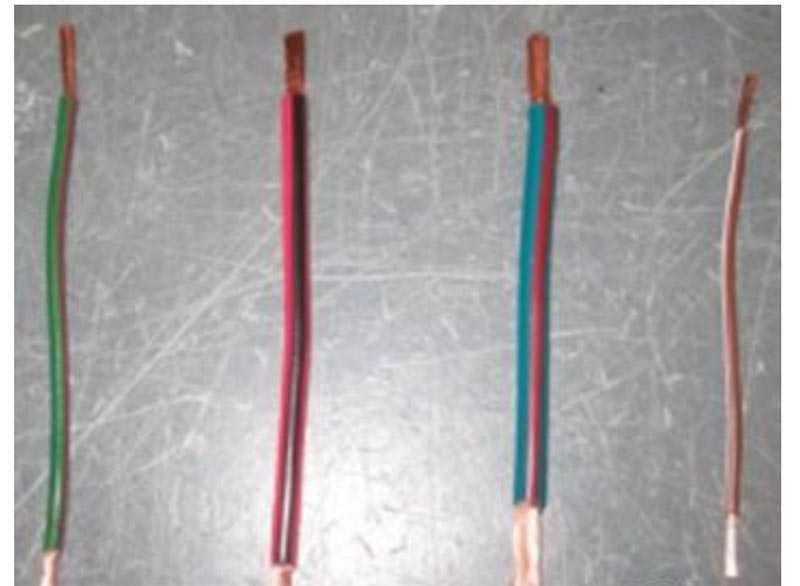

Кабели являются основным конструктивным элементом жгута проводов, состоящим из медной жилы и внешнего изоляционного слоя. Кабели доступны в различных характеристиках в зависимости от площади поперечного сечения проводника. На изображении ниже показаны четыре проводника с разной площадью поперечного сечения слева направо: 0,5 мм², 0,75 мм², 1,0 мм² и 0,35 мм².
Различные спецификации жгутов проводов имеют разные импедансы и максимальную допустимую силу тока. Максимальный ток, который может проходить через проводники одного и того же диаметра, также варьируется при разных температурах. Во избежание чрезмерного нагрева проводника следует проверять плотность тока. Формула такая (I – ток, А – площадь поперечного сечения проводника):
S = I/A. Список распространенных диаметров проводников и их допустимой нагрузки по току следующий:
| Площадь поперечного сечения проводника (мм²) | Непрерывный допустимый ток при 30 ℃ | Непрерывный допустимый ток при 50 ℃ | Допустимая плотность тока |
| 0.35 | 8 | 6.5 | 10 |
| 0.5 | 11 | 7.8 | 10 |
| 0.75 | 15 | 10.6 | 10 |
| 1.0 | 19 | 13.5 | 10 |
| 1.5 | 24 | 17 | 10 |
| 2.5 | 32 | 22.7 | 10 |
| 6.0 | 54 | 38.3 | 6 |
| 10.0 | 73 | 51.8 | 6 |
| 25 | 129 | 91.6 | 4 |
